樁基聲測管其實是指樁基工程中,用于超聲波檢測的一類鋼管,這類鋼管管節一端含有接頭,可相互連接,隨鋼筋骨架一起預先置入基樁沉孔內,用作超聲波法檢測時的通道,一般也被稱為聲測管,因為樁基聲測管是布置在鋼筋籠中,為了確保超聲波檢測的準確性,聲測管的布置是有對應的規范要求的。
在不同工程項目中,對于聲測管布置的規范要求在細節上有差異,但大體上基本相同,以鐵路工程舉例,在《TB10218-2019鐵路工程基樁檢測技術規程》中的“5.3現場檢測”部分,就對鐵路工程中聲測管布置的規范做了具體的說明:
聲測管的埋設應符合下列規定:
1、樁身直徑小于等于0.8m時,英埋設不少于2根管;樁身直徑大于0.8m且小于1.6m時,應埋設不少于3跟管;樁身直徑大于1.6m時,應埋設不少于3跟管;樁身直徑大于1.6m時,應埋設不少于4根管;樁身直徑大于2.5m時,宜增加聲測管的埋設數量。
2、聲測管應采用金屬管,內徑不應小于40mm,壁厚不應小于3.0mm。
3、聲測管下端封閉、上端加蓋,管內無異物,連接出應光滑過渡,不漏水。管口應高于混林土頂面100mm以上,且各聲測管管口高度宜一致。
4、聲測管應沿鋼筋籠內側布置,固定牢靠,保證澆筑混凝土后相互平行。

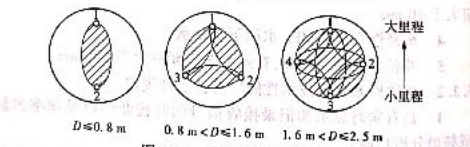

5、聲測管以線路大里程方向的頂點為起點,按順時針旋轉方向呈對稱形狀布置,并進行編號,如圖所示:
樁基聲測管的質量和規范的樁基聲測管布置,是保障樁基超聲波檢測能順利進行的關鍵,樁基聲測管的質量往往是由聲測管生產廠家和質檢驗收部門來控制和把關,而樁基聲測管布置的需要施工方來控制和把關,只有同時把控好樁基聲測管的質量和基聲測管的布置規范,才能保證保證樁基超聲波檢測的順利進行。
