樁基聲測管在施工埋設時必須按照相應規范來進行

1、 安裝時樁徑在0.6-1.0米之間的時候，和中心點三點一線布置兩根

2、安裝時樁徑在1.0-2.5米之間的時候，布置三根，位置以三根聲測管呈等邊三角形方式布置。

3、 安裝時樁徑大于2.5米時，布置四根，位置要求四根聲測管連接呈正方形布置。

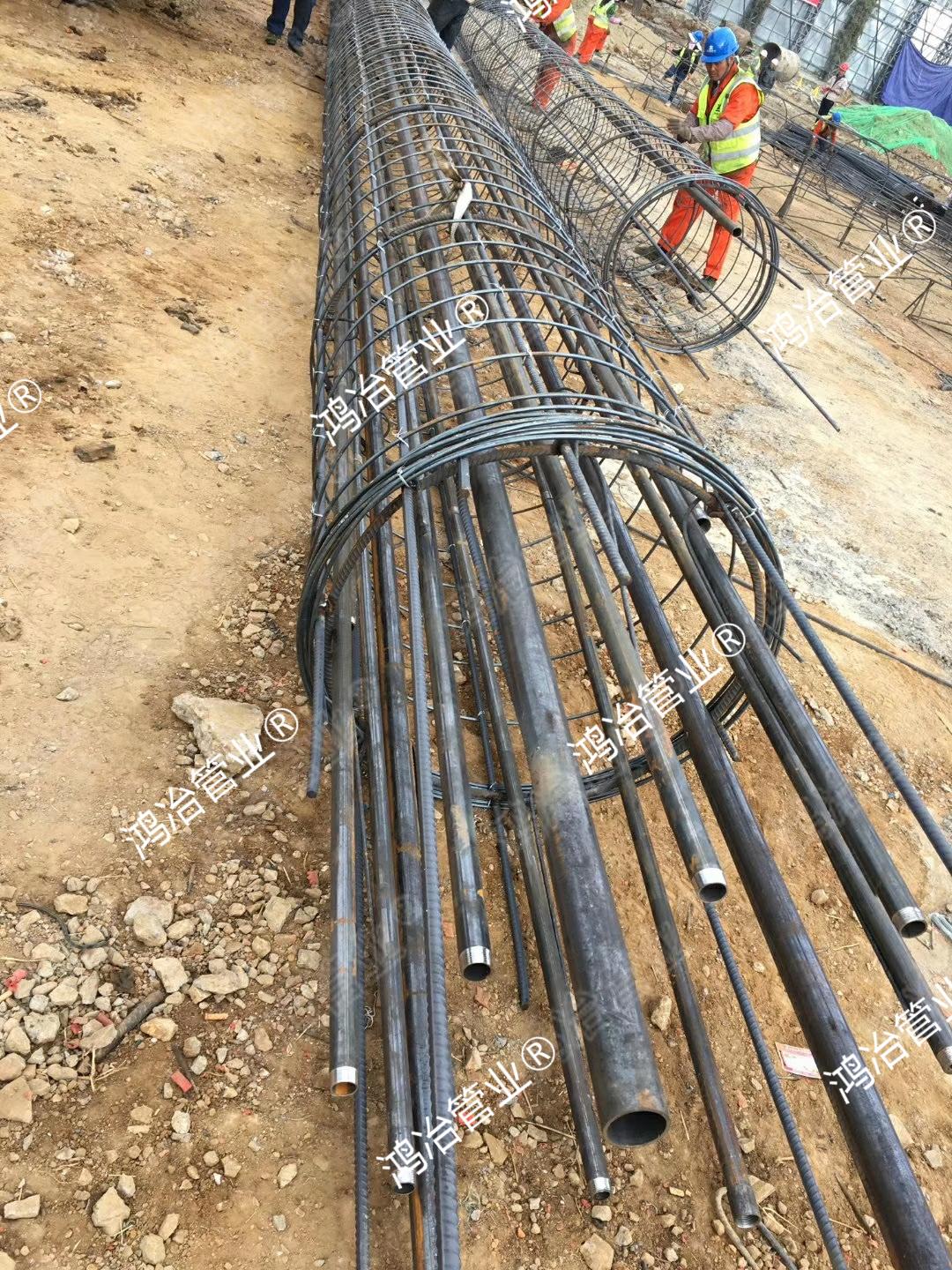

聲測管捆綁鋼筋籠

1、聲測管可按規程直接固定在鋼筋籠內側上：固定方式可采用焊接或綁扎的方法，管子之間應按規程要求基本上保持平行，鋼筋籠放入樁孔時應防止扭曲。

2、規程要求無論哪種接頭方法都必須保證在較高的靜水壓力下不漏漿，安裝接口內壁應保持平整，不應有焊渣、毛刺等凸出物，以免妨礙探頭的自如移動，聲測管的底部也應密封，安裝完畢后應將上口用木塞堵住，以免澆灌混凝土?xí)r落入異物，致使孔道堵塞。

方法規程

3、規程要求底節聲測管與接地鋼筋和加強筋是已經綁扎連接好的，可以直接利用吊車進行吊放的方法安裝。底籠吊放至籠頂靠近鉆機作業平臺位置時，用鋼柱或鋼軌穿過加強筋位置并安裝在作業平臺上，進行第二節聲測管吊放。因要調整第二節籠的聲測管位置，所以第二節聲測管是活動的，吊裝時需要用鉤子臨時固定到接地鋼筋和加強筋上的方法。第二節籠與底籠連接先安裝接地鋼筋，然后調整第二節籠中聲測管的高度，連接聲測管。依次順序完成所有的鋼筋籠吊裝規程。

一般鉆孔樁埋設圖紙上都表明了需要用多長的聲測管，分別每根樁里放幾只也有標明，埋設的造型分多種，有以樁身為中心點的成一字型的、有成等邊三角型的、有成口字形的。

1、聲測管埋設數量嚴格按照《公路水運工程基樁檢測工作的有關要求》執行，樁徑≤1.5米以下的為三根，樁徑>1.5米的為四根；聲測管材的材質選定、連接、密封等按照規范要求進行，不得出現短埋、偏位、堵管等現象。

2、在本項目招標文件技術規范中第405.11 質量檢驗 2.細化為： 施工過程中，逐樁進行超聲波檢測，預埋聲測管（內徑≧φ50mm、壁厚≧1.5mm鋼管）和檢測費用由承包人承擔。聲測管應按圖紙要求焊接于鋼筋骨架上。如果聲測管堵塞，取芯檢測所增加的費用承包人承擔。

混凝土灌注樁以其承載力大、沉降小、能適應各種地形地質條件和各種重大土工構筑物對基礎承載力的需要等特點而被廣泛采用。但由于布置灌注樁屬地下隱蔽工程，容易出現各種問題使樁產生塌孔和縮徑、離析、夾泥、斷樁、縮徑等樁身缺陷，將對橋梁構筑物的正常使用造成隱患。要求按規范對混凝土灌注樁務必使用聲測管進行質量檢測。

聲測管施工

按照鐵道部“關于做好客運專線鐵路基樁檢測工作的通知”(鐵建設函[2006]464號)的技術要求，對混凝土灌注樁應按其基樁總數的100%做規范的超聲波無損檢測。

1、應埋設聲測管的工程樁：①設計樁徑小于或等于800mm時不得少于2根聲測管、②樁徑大于800mm且小于或等于1600mm時不得少于3根聲測管、③樁徑大于1600mm時，不得少于4根聲測管、④樁徑大于2500mm時宜增加預埋聲測管數量。
2、聲測管的規格：采用外徑為50mm、壁厚不小于2.5 mm的鋼管。
3、埋設要求：聲測管連接處應光滑過渡，上 下口用堵頭密封。 4、埋設過程中。

基樁、連續墻埋管數量： 樁直徑D≤800mm布置2根管；布置不少于3根管，布置不少于4根管， 埋設方法： 基樁聲測管應沿樁截面外側呈對稱形狀布置（如圖H.0.5所示）。聲測管牢固綁扎（或焊接）在鋼筋籠內側。檢測前應準備的資料： 檢測前應具有下列資料：工程地質資料、基礎設計資料、施工原始記錄（成孔及灌注記錄等）和基樁平面布置圖。 混凝土強度要求： 受檢基樁混凝土強度至少達到設計強度的70%，或不小于15Mpa。

聲測管宜選用鋼管（鋼管壁厚3.5mm），管內徑宜50～60mm。
